El Voltaje Inducido

Como cada espira de la bobina de la armadura se mueve de una parte del campo a otra, eslabona un numero diferente de lineas de flujo, en este cambio en los eslabonamientos de flujo que induce un voltaje en el conductor, el voltaje mas grande se induce en el instante que este cambio es el mayor, esto es, el instante en el que el conductor corta el campo en angulo recto.

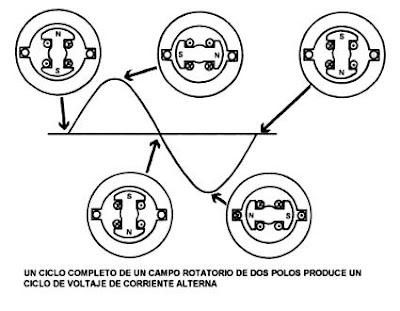

En la medida que el rotor gira a una velocidad constante, se induce una onda senoidal de voltaje, el valor de este voltaje depende de la velocidad del rotor, a mayor rapidez el voltaje es mayor.

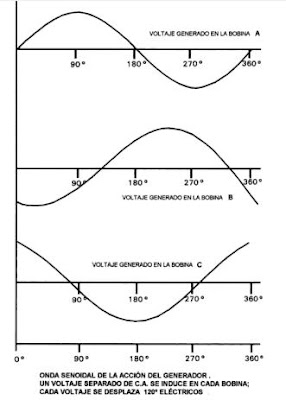

El valor del voltaje depende tambien de la intensidad del campo magnetico, a mayor intensidad de campo, mayor voltaje inducido.Para un generador trifasico, se deben tener tres bobinas de armadura que estan desplazadas entre si 120º, a cada una de las bobinas o grupos de bobinas se los denomina Fase, de manera que se designan tres fases como: Fase A, Fase B y Fase C.
La magnitud del voltaje en cada fase se calcula como:
Emax = Bm lwr (volts)
Donde
Bm: densidad de flujo maximo producido por el campo del rotor, expresado en tesla.
l: longitud de ambos lados de bobina en el campo magnetico m.
W: velocidad angular del rotor (= 2Π x frecuencia rad/seg)
r: radio de la armadura en m.

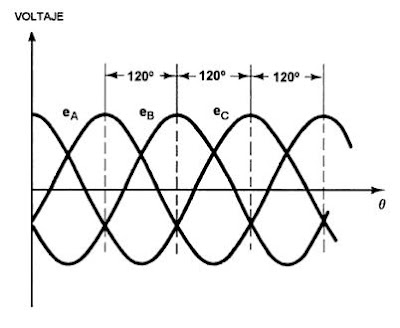

Las ondas de voltaje obtenidas para cada fase se dan por los cambios en los eslabonamientos de flujo magnatico, cuando el campo esta directamente opuesto a la bobina se da el maximo cambio en los eslabonamientos de flujo y, el maximo voltaje inducido se da en ese instante.


Fuente: El libro práctico de los generadores, transformadores y motores eléctricos - Gilberto Harper Enriquez
